mm: add fast path for AS_NO_DIRECT_MAP

内存管理 · 页分配器热路径 · direct map 移除 · mermap

💡 一句话总结

在机密计算场景需要把敏感页（guest_memfd / memfd_secret）从内核 direct map（内核的线性映射，即直接映射物理内存的虚拟地址区间）移除以防 Spectre 侧信道攻击时，旧的 AS_NO_DIRECT_MAP 机制每分配/释放一页都要逐页做 set_memory + 一次 TLB flush（开销大、无法摊销）；本补丁是 26 篇系列《mm: Add ALLOC_UNMAPPED and AS_NO_DIRECT_MAP》的收尾篇，让页分配器直接提供"已不在 direct map"的页（ALLOC_UNMAPPED，按 pageblock 批量），并把清零改经 mermap（临时映射）完成——TLB flush 从"每页一次"变成"整块一次性摊销"。系列基准（Firecracker 填充 guest 内存，Sapphire Rapids，作者自报未独立验证）：populate_latency 从 1.04s 降至 313.02ms（-70.0%）。

📋 补丁基本信息

项目	内容
补丁类型	优化（hot-path：让 AS_NO_DIRECT_MAP 走分配器快速路径，摊销 TLB flush）
状态	In Review（v3，尚未合入主线；lore 无 commit_oid，主线 git 也检索不到 `ALLOC_UNMAPPED`）
当前版本	v3（26/26）· lore 链接
版本演进	v1（RFC）（02-25，19 篇）→ v2（03-20，22 篇）→ v3（07-26，26 篇）（各版本超链接已通过 checking-references 验证）
作者机构	Brendan Jackman（Google）；系列合作者：Patrick Roy（引入 AS_NO_DIRECT_MAP）、Nikita Kalyazin（folio_{zap,restore}_direct_map 助手）
提交日期	2026-07-26（v3）
改动范围	9 文件，+222/-31 行；主体在 `mm/filemap.c`（约 108 行改动）
核心函数	`mapping_alloc_flags()` / `prep_add_unmapped_folio()` / `mermap_clear_folio()` / `mapping_check_flush_mermap()`
原始链接	lore Message-ID（系列 cover：v3 00/26）

📊 速览卡片

核心机制

分配即免映射

优化目标

摊销 TLB 开销

适用场景

敏感内存分配

实测提升

填充 -70%

🎯 解决什么问题

背景 / 原始动机：把敏感页移出 direct map 是安全刚需，但"逐页操作"太贵

先讲问题：CPU 的"direct map"（直接映射）把全部物理内存以一个固定的虚拟地址区间线性映射进内核页表。攻击者若能诱导内核做"推测性读"（Spectre 类瞬时执行），就可能透过 direct map 读到本不该被读的敏感数据。防御手段之一是把敏感页从 direct map 中移除——页表里根本没有对应项，任何推测访问都会被 MMU 拦下（guest_memfd 系列 [0] 估算约 60% 的推测执行问题属于此类）。

问题所在：已有的 AS_NO_DIRECT_MAP 机制（一个"该地址空间的页不在 direct map"的标志，由 Patrick Roy 在 guest_memfd 系列中引入）用 folio_zap_direct_map() / folio_restore_direct_map() 按需映射/取消映射：每分配一页就调一次 set_memory 改页表、每页触发一次 TLB flush（跨核 shootdown）。当大量页都需要移除时，TLB flush 的成本完全无法摊销，填充 VM 客户机内存这样的热路径会慢得不可接受。

作者动机（cover letter 原文）：本系列的目标是"高效分配不在 direct map 的页"，服务于两个近期目标：① guest_memfd 从 direct map 移除的努力（TLB 条目消除的难题）；② 地址空间隔离 ASI（Address Space Isolation，见 linuxasi.dev）。作者把它称为给页分配器"塞进去的特洛伊木马"（Trojan horse），最终让"分配无 direct map 别名页"成为页分配器的一等公民能力。

系统层面：AS_NO_DIRECT_MAP 的按需映射/取消映射缺少 TLB flush 批处理

机制背景：AS_NO_DIRECT_MAP 是 address_space（页缓存映射的元数据结构）里的一个标志位，表示"本映射中的 folio 不在 direct map"。补丁前它的生命周期是：分配普通页（页在 direct map）→ 清零 → folio_zap_direct_map() 把页从 direct map 摘掉（逐页 set_memory 操作）→ 映射给用户；释放时再 folio_restore_direct_map() 映射回来。

缺陷链条：每次分配/释放都伴随逐页 set_memory（修改页表属性，涉及 per-pte 操作）和一次 TLB flush（IPI 打到所有核）。页表属性和 TLB 是 CPU 的共享资源，逐页操作在"大量页需要免映射"的场景下开销被线性放大，且没有任何批量摊销机制——这是本补丁要解决的系统缺陷。

场景层面：谁会被影响

直接场景：机密 VM（guest_memfd）启动时填充客户机内存——Firecracker 等轻量 VMM 通过 write() 逐块把数据写入 guest 内存，每块都要经过"分配不在 direct map 的页"路径；以及 memfd_secret（secretmem）这类一次性大量敏感页分配。

为什么此场景受影响：客户机内存动辄几百 MB 到数 GB，按 4KB 页算就是数十万次逐页 set_memory + 逐页 TLB flush。TLB shootdown 在多核机器（作者基准用的 Sapphire Rapids）上开销尤其大——每核都要响应 IPI 并刷 TLB。填充延迟几乎被 TLB flush 主导，这正是系列基准测到的"1.04s → 313ms"差异所在。

受影响负载：机密 VM 客户机内存填充（write() 热路径）、memfd_secret 批量敏感页分配 · 为什么此特性解决此场景：分配器直接给"已免映射的页"，TLB flush 按 pageblock 批量摊销，逐页 set_memory 归零

🧩 核心机制

三层基石（由系列前 25 篇搭好）+ 本补丁把它们接到 AS_NO_DIRECT_MAP 上：freetypes（让分配器能按"是否在 direct map"索引空闲页）→ ALLOC_UNMAPPED（分配"已免映射"的页）→ mermap（临时映射，用于给免映射页清零）。本补丁是第 26/26 篇，把 page cache 的 AS_NO_DIRECT_MAP 从"按需映射"切到"分配即免映射"。

从系统层面看：三个关键接线点

① 分配侧：新增 mapping_alloc_flags()——当映射设了 AS_NO_DIRECT_MAP 且内核同时开启 CONFIG_MERMAP 与 CONFIG_PAGE_ALLOC_UNMAPPED 时，返回 ALLOC_UNMAPPED。这个 alloc_flags 一路穿透 __filemap_alloc_folio → __folio_alloc_mpol_noprof → 页分配器，分配器从"freetype 带 UNMAPPED 标志的 pageblock 池"里取页——这些页本来就不在 direct map。

② 清零侧（本补丁最棘手处）：免映射页不能像普通页那样直接经 direct map 写 0（它不在 direct map）。解决方案是 mermap（ephemeral mapping，临时映射）：在进程地址空间里预留一块 mm-local 虚拟区，把物理页临时映射进去、clear_page 清零、再解除映射。新函数 mermap_clear_folio() 做这件事——全程不经 direct map。

③ 释放侧：快速路径下页"从不回到 direct map"，所以释放时不再需要 folio_restore_direct_map() + 再次清零（旧逻辑清零是因为页会回到 direct map、暴露给侧信道）。取而代之的是置一个 AS_MERMAP_STALE 标志，由 mapping_check_flush_mermap() 在合适时机做整块 flush_tlb_all()——这是 TLB flush 摊销的关键：不是每页刷一次，而是"整个 address space 一次刷掉"。

与 __GFP_ZERO / 旧 __GFP_UNMAPPED 的关系：分配器自己无法给免映射页清零（分配器用 mermap 清零会泄露安全边界），因此 ALLOC_UNMAPPED 与 __GFP_ZERO 不兼容（mapping_set_gfp_mask() 里加了 WARN_ON），清零责任上移到 page cache——用 AS_NO_DIRECT_MAP 隐含"分配后清零 + 释放前清零"的语义。系列 v1/v2 曾把它做成 GFP 位（__GFP_UNMAPPED），v3 因 GFP 位空间紧张改为 mm/ 内部的 ALLOC_UNMAPPED。

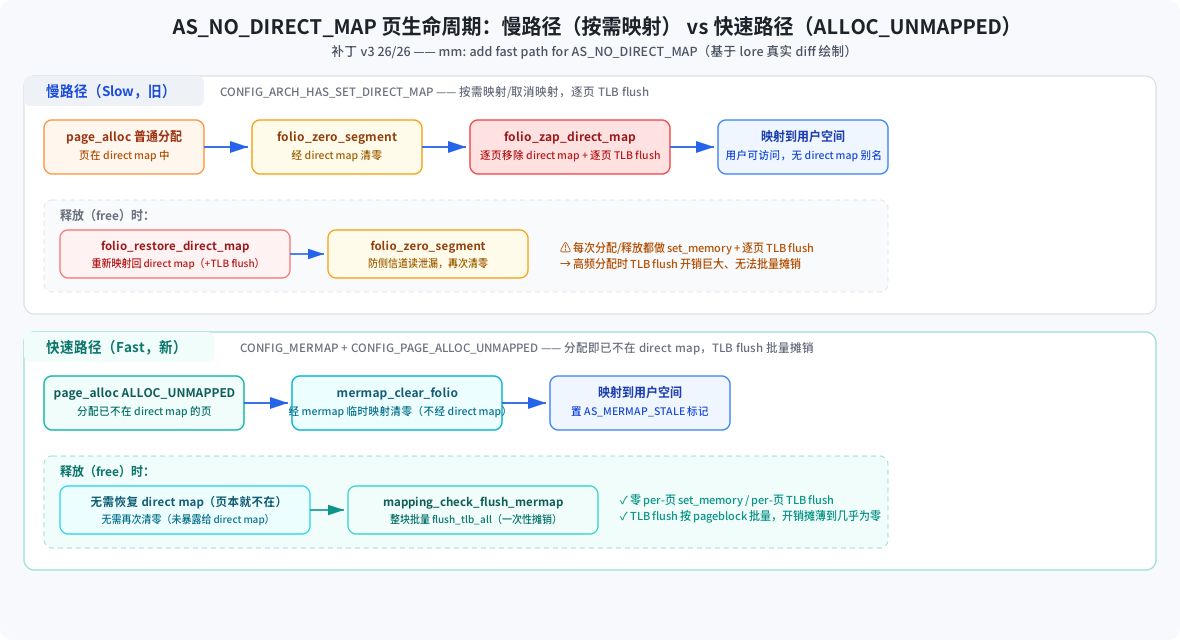

AS_NO_DIRECT_MAP 页生命周期：慢路径 vs 快速路径 — 图 1：AS_NO_DIRECT_MAP 页生命周期——慢路径（按需 zap/restore direct map，逐页 TLB flush）vs 快速路径（分配即免映射 + mermap 清零 + 整块 TLB flush）
来源：基于 lore 真实补丁 diff（v3 26/26）绘制

步骤	操作	目的
分配	`mapping_alloc_flags()` 返回 `ALLOC_UNMAPPED`	分配器从免映射 pageblock 池取页，页已不在 direct map
清零	`mermap_clear_folio()`	经 mermap 临时映射清零，不经 direct map
登记	`mapping_set_mermap_stale()`	置 AS_MERMAP_STALE，提示有陈旧 mermap TLB 项
释放	`mapping_check_flush_mermap()`	整块 `flush_tlb_all()`，批量摊销；不 restore direct map、不再清零

🔬 关键代码

以下 diff 逐字来自 lore_patch 的 v3 26/26 补丁原文。按"核心逻辑点"组织，每段讲"为什么这么写"。

+static inline unsigned int mapping_alloc_flags(struct address_space *mapping)
+{
+#ifdef CONFIG_PAGE_ALLOC_UNMAPPED
+	if (IS_ENABLED(CONFIG_MERMAP) && mapping_no_direct_map(mapping))
+		return ALLOC_UNMAPPED;
+#endif
+	return ALLOC_DEFAULT;
+}

▲ 逻辑点 1（分配侧开关）：只有"映射设了 AS_NO_DIRECT_MAP"且 "mermap 与免映射分配都编译进来了"才返回 ALLOC_UNMAPPED。关键在双条件：IS_ENABLED(CONFIG_MERMAP) 是编译期常量，确保在没有 mermap 的架构上分支被优化掉、返回默认值——slow path 因此作为"无 mermap 系统的回退"保留。

+/* Fast version: pages are already unmapped, but need zeroing. */
+#if defined(CONFIG_MERMAP)
+static inline int prep_add_unmapped_folio(struct address_space *mapping,
+					  struct folio *folio)
+{
+	int err;
+
+	if (!mapping_no_direct_map(mapping))
+		return 0;
+
+	err = mermap_mm_prepare(current->mm);
+	if (err)
+		return err;
+
+	mermap_clear_folio(folio);
+	mapping_set_mermap_stale(mapping);
+	return 0;
+}

▲ 逻辑点 2（新增页的 fast path）：对比旧的 slow path（清零后 folio_zap_direct_map() 逐页摘 direct map），fast path 拿到的是"已在页分配器里免过映射"的页，所以省掉了 zap；但页是脏的，必须清零——这里调用 mermap_mm_prepare(current->mm) 确保当前进程的 mm-local 区已就绪，再 mermap_clear_folio() 清零。关键一行：mapping_set_mermap_stale(mapping)——记住"本映射可能残留了指向这些页的 mermap TLB 项"，供释放时统一刷。注意清零后页会经 mermap 暴露给当前进程（CPU 侧信道），因此"这些页属于当前进程"是安全前提——这就是为什么分配器自己不能做这件事、要上移到 page cache。

+/* Slow version: zap and flush direct map on-demand. */
+#elif defined(CONFIG_ARCH_HAS_SET_DIRECT_MAP)
 static inline int prep_add_unmapped_folio(struct address_space *mapping,
 					  struct folio *folio)
 {
 	if (!mapping_no_direct_map(mapping))
 		return 0;

+	/*
+	 * Note under this configuration, we could have just allocated with
+	 * __GFP_ZERO. But for consistency with the ALLOC_UNMAPPED version it's
+	 * forbidden, so zero manually.
+	 */
+	folio_zero_segment(folio, 0, folio_size(folio));
+
 	return folio_zap_direct_map(folio);
 }

▲ 逻辑点 3（无 mermap 系统的 slow path 回退）：作者特意在注释里点明——这个配置本可以直接用 __GFP_ZERO 让分配器清零，但为了与 ALLOC_UNMAPPED 版本行为一致（免映射分配与 __GFP_ZERO 不兼容），这里手动 folio_zero_segment() 清零再 zap。这保证了两种路径语义一致：AS_NO_DIRECT_MAP 都隐含"分配后清零"。

+static inline void mapping_check_flush_mermap(struct address_space *mapping)
+{
+	/*
+	 * Note this flush is hugely over-aggressive: only the mermap region
+	 * needs flushing, but assume that flushing the whole address space is
+	 * faster. Also only certain mm's (most of the time, just current->mm)
+	 * actually have stale entries, but assume the benefit of tracking that
+	 * would be minimal.
+	 * ...
+	 */
+	if (mapping_grab_mermap_stale(mapping))
+		flush_tlb_all();
+}

▲ 逻辑点 4（释放侧：批量 TLB flush）：这就是"摊销"的实现。不是每页刷一次，而是用 test_and_clear_bit(AS_MERMAP_STALE) 一次性消费标志，然后 flush_tlb_all() 整块刷。作者在注释里自认这是"极度过度激进"（只该刷 mermap 区、且多数 mm 根本没有陈旧项），但假设"整地址空间一次刷"仍比逐页刷快——这是本补丁性能主张的核心，也是后续可优化点（见"风险与局限"）。

-static void secretmem_free_folio(struct folio *folio)
--{
--	folio_zero_segment(folio, 0, folio_size(folio));
--}
--
 static const struct address_space_operations secretmem_aops = {
 	.dirty_folio	= noop_dirty_folio,
-	.free_folio	= secretmem_free_folio,
 	.migrate_folio	= secretmem_migrate_folio,
 };

▲ 逻辑点 5（清零责任上移）：secretmem 之前自己在 free_folio 里清零（因为它会回到 direct map）；切到快速路径后页不再回到 direct map，这个回调就被删掉了——清零语义被统一收进 AS_NO_DIRECT_MAP 的 prep_add/remove_unmapped_folio 里，避免每个使用者各写一套。

📈 性能影响

数据出处：系列 cover letter（v1/v2/v3 相同表格）提供了一组基准，作者自报，未独立验证。注意这是整系列（含前版本 + guest_memfd 免映射 + mermap）在 Firecracker 场景测的，不是本补丁单独拆出的微基准。

场景/用例	运行环境	改进前	改进后
Firecracker populate_latency：填充 guest 内存（经 write() 逐块写入，走 mermap）	Sapphire Rapids 机器，30 samples	baseline（仅 secret-free 补丁）：1.04s（mean，min 1.02s）	gfp_unmapped 分支：313.02ms（mean，min 299.48ms，-70.0%）
对照：skip-flush（完全跳过 TLB flush，性能上界参考）	同上	—	325.80ms（mean，-68.8%）

说明：作者结论"已接近该负载的 best case"——gfp_unmapped 与 skip-flush 几乎持平（样本均值甚至略快，作者注明是噪声，非稳定观测）。本补丁 26/26 未单独提供微基准，上表数字来自系列级评测。

on-CPU vs off-CPU 视角（解读(AI 分析)）：本补丁优化的是 on-CPU 计算——慢路径每 folio 一次的 set_memory（逐 PTE 改页表属性）和逐页 TLB shootdown（发 IPI 让所有核刷 TLB）被消除，换成按 pageblock 批量的 flush_tlb_all()。清零的 CPU 工作量（memset 一页）仍在（经 mermap 完成），但不再伴随逐页的页表/页目录操作。off-CPU 收益主要来自减少 IPI 等待：逐页 shootdown 时各核要响应并等待刷 TLB，批量后这类跨核同步大幅减少（解读(AI 分析)，补丁未提供 off-CPU 分解数据）。

🔄 方案演进

系列从 v1（RFC）到 v3 的演进过程（基于 lore 各版本 cover letter 的 changelog 真实信息）：

v1（RFC，2026-02-25）→ v2（2026-03-20）→ v3（2026-07-26）演进脉络

v1（RFC，19 篇）：提出 __GFP_UNMAPPED GFP 位 + freetypes + mermap 的完整设计。作者标注两个已知问题：① __GFP_UNMAPPED 在 guest_memfd 免映射合入前无实际用途；② 实现 mm-local 区时忘了 KPTI 在 32 位系统上存在，预期 0-day bot 会报错。
v2（22 篇）：① 采纳到 secretmem（patch 22 用 __GFP_UNMAPPED 改造 secretmem）；② 修复 mm-local 区在 KPTI+PAE 下的问题；③ 给 __apply_to_page_range() 加 flags 参数（服务 mermap 的页表管理）；④ 给 mermap_get() 加故障注入并修了暴露的 bug。
v3（26 篇，本版）：最大变化是放弃 __GFP_UNMAPPED，改为 ALLOC_UNMAPPED（GFP 位空间紧张，改走 mm/ 内部的 ALLOC_ 标志）；放弃分配器侧清零（v2 曾支持 __GFP_UNMAPPED|__GFP_ZERO 由分配器经 mermap 清零），改为 page cache 处理；补上"pageblock 重新映射前清零"的缺失逻辑；expand() 重构 __rmqueue_direct_map()；rebase 到一系列预备补丁（folio-alloc-cleanups、alloc-trylock、gfp-pessimisation 等）并修了 v2 的 flags 管道 bug。系列从 22 篇扩到 26 篇，本补丁（fast path）从 secretmem 场景推广到 AS_NO_DIRECT_MAP。

设计权衡 / 讨论推进

GFP 位 vs ALLOC_ 标志：v1/v2 用 __GFP_UNMAPPED（GFP 位），v3 改为 ALLOC_UNMAPPED——因为 GFP 位空间有限（cover letter 引用 gfp64 讨论），且 ALLOC_ 标志把能力限制在 mm/ 子树，避免污染全内核的 GFP 接口。
清零责任归属：v2 让分配器经 mermap 清零（__GFP_UNMAPPED|__GFP_ZERO），但产生"泄漏抽象"——page_alloc 用户要自己管理 mermap 的 TLB flush。v3 改为"AS_NO_DIRECT_MAP 隐含清零、page cache 负责"，作者承认这"可能不是其他 AS_NO_DIRECT_MAP 用户想要的"，未来可能要加新 AS_ 标志或重构清零位置。

💬 讨论焦点

质疑 1：为什么不直接用"新 migratetype"，而要引入 freetype 这层间接？

Gregory Price（gourry@gourry.net）在 v2 cover 上提问（2026-05-13）：freetype 是"migratetype + flags"，这等于给 migratetype 矩阵加了个新维度——为什么不如直接加一个 "unmapped migratetype"，在 steal（页块被借走）时再转成 movable 等？

作者回应（同一天）：因为"目前只有一种 migratetype 支持被免映射"只是 guest_memfd 用例的暂时巧合；长期要支持"任意 migratetype 的免映射变体"，所以需要 freetype 这种正交扩展，而不是给每种 migratetype 都硬编码一个新类型。

来源：Gregory Price 质疑（v2） · Brendan Jackman 回应

质疑 2：为什么不做"分配时在 buddy 里 unmap、释放时 remap"，而要按 pageblock 批量？

Gregory 还建议：是否可以在 buddy 的 post_alloc_hook 里"清零 + unmap"，free 时"检查是否在 direct map，不在就 remap"——这样对现有用户完全透明，比"按 pageblock 批量"更干净。

作者回应——这是本系列性能主张的核心论证：

关键不是内存的默认状态，而是 TLB flush 的批处理（batching）
每分配一页就做一次 TLB flush 是性能不可接受的（performance nonstarter）——这正是本系列存在的全部理由；如果能承受每分配一次 flush，guest_memfd 直接用现有的 direct map 移除系列就够了
反过来，如果系统里大部分页最终都该是免映射的，那么"free 时 remap、alloc 时 unmap"的绝大多数 map/unmap 往返都是白做的（map 完马上又会被 unmap）

Gregory 还提及 MST（Michael S. Tsirkin）的 multi-zeroing-avoidance 代码（把 user_addr 沉到 buddy 的 post_alloc_hook，顺带做 cache flush）。作者回应：他刚看到，需要进一步调研；他的假设是那不算通用方案，因为 guest_memfd 填充常经 write() 没有 user address。

来源：同上两封消息（质疑 + 回应）· 该论证直接解释了"为什么按 pageblock 批量而非逐页"是设计主线

⚠️ 风险与局限

潜在回归 / 并发 / 边界（解读(AI 分析) + 作者自述）

① flush_tlb_all() 极度过度激进（作者在代码注释中自认）：只该刷 mermap 区，却刷了整个地址空间；只有少数 mm（通常只是 current->mm）有陈旧项却不去跟踪。在多核、频繁释放的场景，整地址空间 flush 可能比"精确刷"慢——作者希望"整刷假设更快"，但未量化。若未来被证伪，需要用更深的 TLB flush 逻辑替换这个简单标志（严重度 MAJOR 的潜在性能回归点）。

② 侧信道安全边界敏感（CRITICAL 类）：AS_MERMAP_STALE 是单个位，粒度粗。若清零经 mermap 暴露页给当前进程后又没及时刷掉陈旧 TLB 项，该进程理论上可通过 CPU 侧信道读到其他使用者留下的数据。mermap 的安全前提是"页属于当前进程"——本补丁把清零放到 page cache 正是为了守住这条边界，但 AS_MERMAP_STALE 的粗粒度意味着"宁可多刷"换取安全。

③ 清零语义硬编码进 AS_NO_DIRECT_MAP（作者自述）：v3 "把当前想要的清零逻辑硬挂到 AS_NO_DIRECT_MAP 上作为副作用"。作者承认这可能不是其他未来用户的期望，未来需新 AS_ 标志或重构。这是设计层面的灵活性局限（MINOR-MAJOR）。

④ 功能边界：本系列中免映射分配仅支持 unmovable 分配（作者称是"为省数据结构空间"，实现本意是通用的）；mermap 目前仅 x86 有实现（其他架构走 slow path 回退）；set_direct_map_*() 不支持 large folio（mapping_set_no_direct_map() 有 WARN_ON）。

⑤ review 状态：v3 尚未合入主线；Gregory 的质疑作者已回应但自由设计选择（freetype、批量 TLB flush）仍待 mm 维护者（Andrew Morton / David Hildenbrand 等在收件人列表）拍板。

严重度：② 安全边界 CRITICAL（依赖 AS_MERMAP_STALE 及时消费）· ① MAJOR（flush_tlb_all 潜在回归点，作者自述未量化）· ③④ MINOR（设计灵活性/功能边界）

🔗 交叉引用

📌 关联工作

guest_memfd Direct Map Removal（v10，Nikita Kalyazin / Patrick Roy） — AS_NO_DIRECT_MAP 的起源；本系列为其解决"高效消除 TLB 条目"难题（约 60% 推测执行问题属此类的安全动机）
v3 cover letter（mm: Add ALLOC_UNMAPPED and AS_NO_DIRECT_MAP） — 系列问题/设计/性能基准的权威出处
v1 RFC（__GFP_UNMAPPED） — 初始设计（GFP 位方案 + 已知问题清单）
v2（__GFP_UNMAPPED，采纳 secretmem） — 分配器侧清零方案的版本
Address Space Isolation（ASI） — 长线受益者：ALLOC_UNMAPPED 与 mermap 是 ASI 高效的基石（作者自称"特洛伊木马"）
LPC 演讲：memory-firewalled client devices（Sumit Garg） — 非安全用例：免映射分配可用于内存防火墙设备

✅ 关键洞察

发现：AS_NO_DIRECT_MAP 的瓶颈不在"分配"而在"TLB flush 无法摊销"——本补丁把清零与取消映射从逐页操作改成"分配器批量免映射 + mermap 临时清零 + 整块 flush"，把页分配器变成安全场景的一等公民
证据：系列基准（Firecracker populate_latency，Sapphire Rapids，作者自报未独立验证）1.04s → 313.02ms（-70.0%），且已逼近"跳过 TLB flush"的上界（-68.8%）；本补丁未单独提供微基准
边界：仅在 CONFIG_MERMAP + CONFIG_PAGE_ALLOC_UNMAPPED（目前 x86）生效；其他架构走 slow path 回退（语义一致但无性能收益）；免映射分配仅支持 unmovable
风险 / 建议：flush_tlb_all() 的激进整刷与 AS_MERMAP_STALE 粗粒度是主要技术债（作者自认）；清零语义硬编码进 AS_NO_DIRECT_MAP 待未来解耦。建议后续关注：guest_memfd 合入后该系列的实际落地、以及 mm 维护者对 freetype 扩展设计（Gregory 已质疑）的最终裁定
